精密激光打孔机介绍和应用
Time: 2020-04-20 Reads: 2208 Edit: Admin

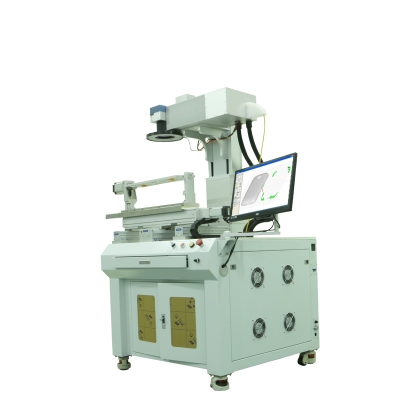

(1)高精密激光打孔机是利用激光技术和数控技术设计而成的一种打孔专用设备。
(2)具有激光功率稳定、光束模式好、峰值功率高、高效率、低成本、安全、稳定、操作简便等特点。
(3)打孔范围划分为六档:
小孔:1.00~3.00(mm);
次小孔:0.40~1.00(mm);
超小孔:0.1~0.40(mm);
微孔:0.01~0.10(mm);
(4)适用材料:
适合普通金属及合金(铁、铜、铝、镁、锌等所有金属),稀有金属及合金(金、银、钛)等材料的打孔。
(五)激光打孔机技术参数
序号 技术参数 XH-B200 XH-B400 XH-B500
01 峰值功率 200W 400W 500W
02 激光波长 1064nm
03 光斑直径 0.015mm
04 脉冲宽度 0.1ms-20ms
05 孔深 1.5mm 3.0mm 3.5mm
06 瞄准定位 红光指示(可选CCD监视)
07 控制系统 PC或PLC
08 脉冲频率 0.1-300Hz
09 工作台行程 300×300mm或订做
10 整机耗电功率 10kw 12kw 15kw
11 电力需求 380V/50Hz/30 380V/50Hz/60A 380V/50Hz/60A
12 系统外型尺寸 1550×650×1200mm
13 冷却方式 水冷
