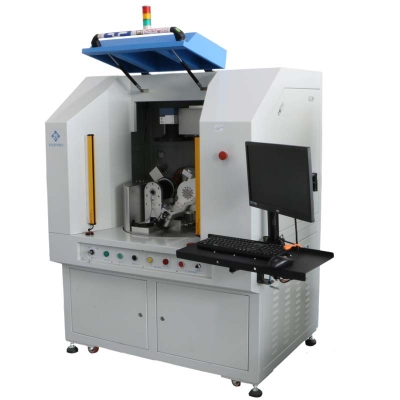

方法1：使用导电丝

　　3D打印电路板最明显的方法是让3D打印机放下导电细丝，以形成与常规PCB相似的线条图案。这种技术的一个很酷的地方是，通过将第二种材料与3D技术结合使用，理论上可以创建多层电路并合并除平坦表面以外的形状。

　　今天有各种导电丝可用。对于2D打印，最常用的材料是包含金属(例如银)的墨水。除此之外，还存在大多数灯丝的导电形式，例如ABS，PLA，HIPS或TPU。这些长丝含有石墨烯，尽管它们不如金属，但它们可以导电。

　　方法2：创建空心痕迹

　　第二种方法是3D电路打印带有空心痕迹的模型，以后可以在其中填充导电物质。流行的选择是电漆，但您也可以尝试使用导电环氧树脂。

　　3D印刷电路板好处与缺点

　　与生活中的大多数事物一样，上述两种方法都有其优点和缺点：尽管第一种方法倾向于创建更准确，更复杂的形状，但是使用典型的台式3D打印机执行起来也更加复杂和困难。第二种可能更容易正确安装并且不需要焊料，但是由于导电填料的成本，第二种价格可能更高。

　　鉴于可访问性，低成本和快速的设计生产时间，3D打印电路板非常适合DIY项目和原型制作。与目前在装配线上生产电路板的方式相比，3D打印机的适应性允许设计过程具有更大的灵活性，并且可以更快地生产定制测试板。如果我们还考虑最终产品，则3D打印可以使用具有复杂形状的电路板和电路，例如，可以更轻松地安装在特定的外壳中或集成到更大的系统中。

　　当前，主要限制是缺乏软件支持以及导电3D打印材料(尤其是与金属相比)的相对有效性。牢记这一点，只要确保考虑到打印机的精度，您就应该能够几乎可以想象到的任何电路板进行3D打印。

　　只是不要忘记，如果您打算将零件焊接到板上，则焊料的熔点约为188°C，典型的铁加热到约330°C。注意不要融化您的打印!

　　3D电路板如何使自己的

　　目前，还没有专门设计用于3D打印的PCB的程序。我们的建议是使用您最喜欢的任何建模软件，无论它是Tinkercad之类的简单工具还是Fusion 360之类的更复杂的工具。也就是说，使用能够对多种材料进行建模的程序可能会使您的生活更加轻松。

　　我们将简要概述使用上述两种方法之一进行3D打印电路板的要求。在开始使用这两种方法中的任何一种之前，您可能需要勾勒出您的设计，使其更易于可视化。

　　方法1：使用导电丝

　　如果您像大多数3D打印机所有者一样只能使用一次拉伸，则需要将设计分为两部分。

　　在准备好电路草图后，首先要对只有几层高的图案进行建模。这将成为您用导电材料印制的痕迹。不要忘记为外部组件留空。

　　此后，您应该创建基础印刷品，该印刷品将填充电路之间及其周围的空间。如果您仅从实心块中减去第1步中的图案，这将非常容易。

　　分别保存两个设计，但要确保它们的关联坐标对齐，以使第一个模型插入第二个模型。切片模型并将其上载到打印机。装入导电丝并打印第一个模型(迹线)。

　　在不除去第一张照片的情况下，装入第二根(非导电)灯丝并打印第二张模型，从而用两种不同的材料创建一个实心照片。

　　在此过程中，您需要确保两个模型正确对齐。但是，一旦掌握了它，就可以创建带有附加重叠印刷品的多层电路。如果您想对此方法进行更详细的说明，建议您观看本YouTube教程，了解有关使用单喷嘴的多丝打印的信息。

　　获得3D印刷电路板后，安装组件的方式应与普通PCB大致相同。再一次，要特别小心烙铁与印刷板的距离。
