光纤激光打标机是利用高能量密度的激光对工件进行局部照射，使表层材料汽化或发生颜色变化的化学反应，从而留下永久性标记的一种打标方法。

光纤激光打标机可以打出各种文字、符号和图案等，字符大小可以从毫米到微米量级，这对产品的防伪有特殊的意义。聚焦后的极细的激光光束如同刀具，可将物体表面材料逐点去除，其先进性在于标记过程为非接触性加工，不产生机械挤压或机械应力，因此不会损坏被加工物品;由于激光聚焦后的尺寸很小，热影响区域小，加工精细，因此，可以完成一些常规方法无法实现的工艺.



图1 SPLT-FM20-S3 三维动态光纤激光打标机

光纤激光打标机能标记何种信息，仅与计算机里设计的内容相关，只要计算机里设计出的图稿打标系统能够识别，那么打标机就可以将设计信息精确的还原在合适的载体上。光纤激光打标机技术是激光加工最大的应用领域之一，是丝印、墨印、冲压、电腐蚀等工艺无法比拟的。



它的优势日益明显，主要表现以下五点：

·1、光纤激光打标机加工可靠性强。标刻的图形、文字、序号，清晰、耐磨，属于非接触性加工，因此加工的工件不受损、不变形。

·2、电脑绘图、排版，科学性强。

·3、防伪性能强。可使您的产品不易被假冒，货真价实，一定更畅销。

·4、打标速度快、时间性强，将为您的企业增添无穷的经济效益。

·5、加工精细、美观，具有较强的欣赏性。标刻的标识精度高，美观大方、观赏效果好。







图2 SPLT-FM20-D1 三维动态光纤激光打标系统







三维动态激光打标机的关键技术

三维动态激光打标机的关键技术包括精密机械技术、激光光路技术、曲面打标技术、定位技术。

精密机械技术：



第一，精密三坐标运动平台技术，影响精度的因素不仅仅是激光打标机的精度，更多的是激光光路的传导要求运动平台的直线度、垂直度。

第二，双回转工作台的精密机械技术，事实上，精密回转台的精度除制造精度外，零间隙的减速机是关键。

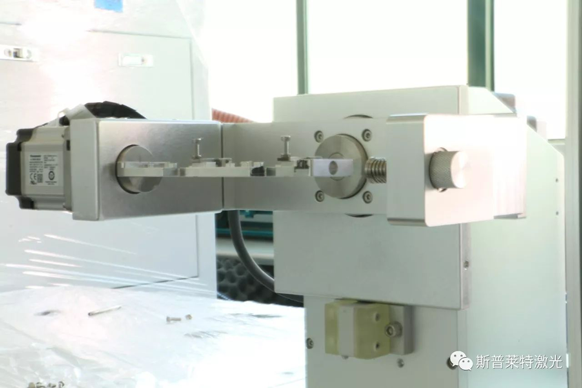

图3 精密双回转工作台





图4 精密三维动态扫描振镜及光路系统

激光光路技术：



激光光路的技术问题在于反射镜的安装与调试技术。作为后聚焦扫描系统和机械传动装置的完美结合, 三维动态扫描系统由于其优越特性已经广泛地应用于现代激光加工领域(切割, 达标或三维成型等)，在传统的前聚焦式扫描系统中, 扫描振镜放置在聚焦目镜(比如平常聚焦镜和远心扫描透镜)的前面, 在目镜的焦平面出得到一个平面扫描场。









图5 三维动态激头光路原理

曲面打标技术：



三维动态激光打标机采用先进的前聚集方式，多出了动态聚焦座，这采取光原理学，类像蜡烛成像的工作原理，通过软件控制和移动动态聚焦镜，在激光被聚焦前进行可变扩束，以此改变激光束的焦距来实现对高低不同物体的准确表面聚焦加工。

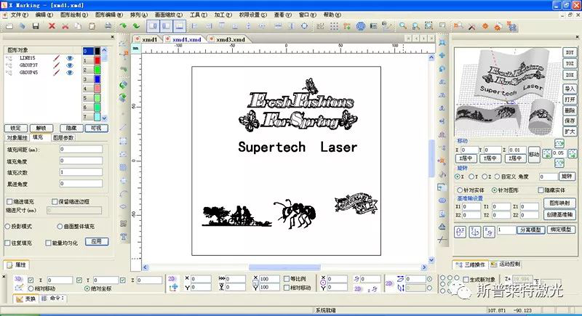

图6 斯普莱特激光科技自主研发的三维打标软件系统

标定技术：



精密机械的精度取决于制造技术与装配技术，三维动态激光标机和平面激光打标机不同，三维动态激光标机需要精密的标定技术，才能通过控制补偿消除制造与装配误差。



深圳市斯普莱特激光科技有限公司研发的三维动态光纤激光打标系统如图7所示。

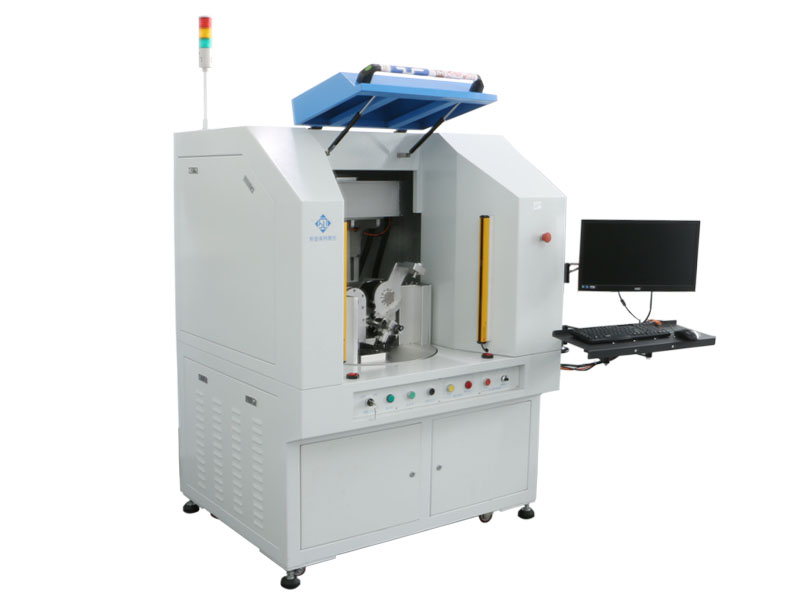

图7 SPLT-FM20-DD3 三维动态光纤激光打标系统



样品展示

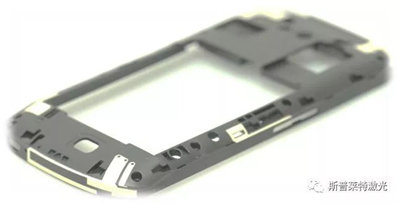

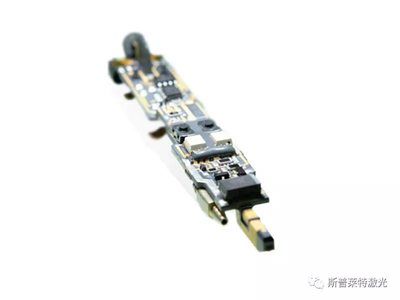

手机天线激光镭雕	助听器线路打标

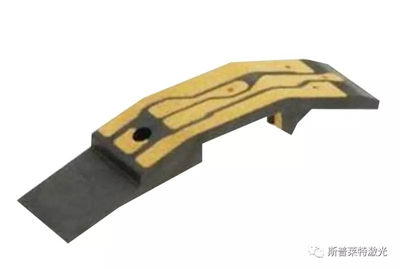

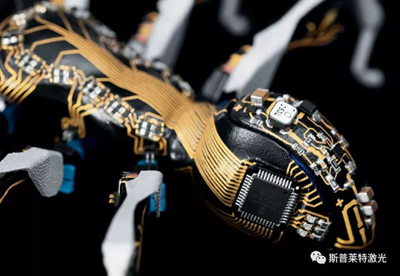

医疗器械线路成型	立体电路激光镭雕
