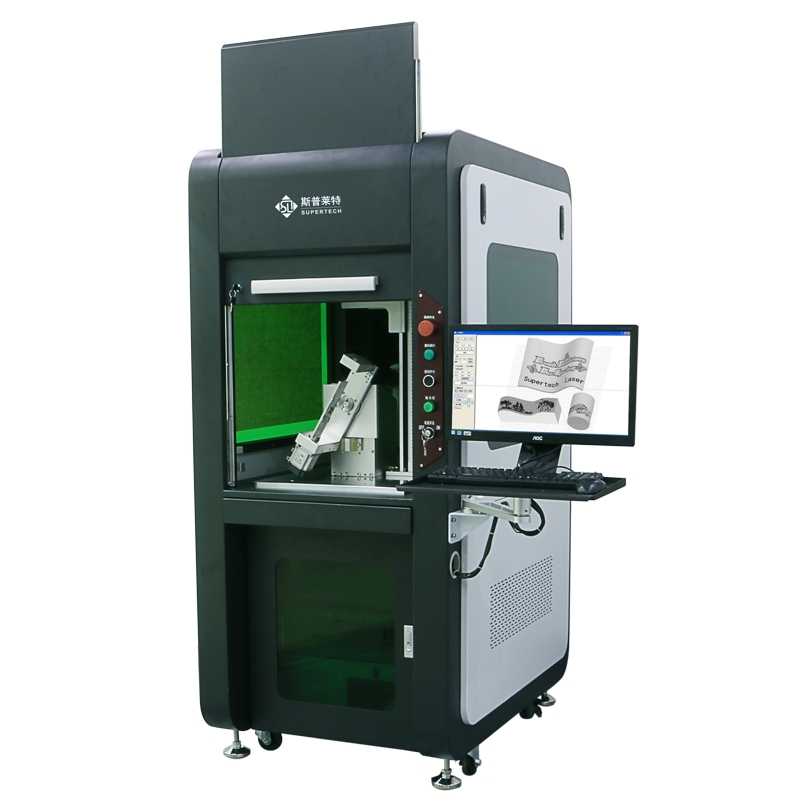

封闭式3D动态聚焦激光打标机SPLT-UV5-S1
3D激光打标就这么简单!获得业内广泛好评的3D激光打标机设备,通过自主研发的三维动态激光标记控制硬件、软件,配置专用三维振镜,可更精确地在曲面工件上实现激光打标,加工时无离焦现象,即使是复杂曲面也能应对自如。

SPLT-UV5-S1三维紫外激光打标机(单工位双自由度机型)采用进口核心器件,配置高速、高精度三维动态聚焦扫描式振镜,结合我公司自主开发的3D专用软件及控制系统,完美实现对任意曲面工件的精细加工,无离焦点现象;也可对深度雕刻焦点实时追踪,使加工效率及质量较传统2D打标机更优。真正意义上全面实现3D标记功能,引领激光加工进入新纪元。三维紫外激光机采用进口高品质紫外激光源,355nm紫外光聚焦光斑极小,且加工热影响区微乎其微,适合对热辐射反应大的材料进行加工,主要用于超精细打标、特殊材料打标、雕刻及切割。广泛使用于超精细激光加工的高端市场 。

颠覆传统的2D打标模式,实现了斜面、段差、圆柱、圆锥、球面,以及拉伸曲面等多种3D标记模式;

不可思议的超大圆心角打标,在圆柱体上能够打到117°圆心角的位置;

在打标工件上,完美呈现目标打标图形,避免出现拉长、倾斜等变形。让刻印图案更加接近原本形态;

让打标边界不再被“忽略”!工件上各个位置的打标效果均匀、一致;

光束质量高,光斑非常小,能实现超精细标刻,最小字符可达到0.2mm;

355nm输出波长减少了对加工件的热影响,热影响区域非常小,不会有热效应,材料不变形不烧焦;

采用全球顶级的美国光波激光器,性能保障;

斯普莱特在外观设计上采用上下滑动门封闭式加工,采用高质量专用滤光防护有机玻璃制作专用观察视窗,打造极致整机防护性能;

可选配自动升降、自动对焦、旋转等功能。

设备型号

SPLT-UV5-S1

激光参数



激光功率

5W

激光波长

355nm

激光频率

20-200KHz

光斑直径

0.015mm

加工参数



激光加工范围

175*175*80mm

激光定位精度

±20um

Z轴加工速度

最高速度6m/S,量产推荐最高速度4m/S

最小线宽

100um(视材料而定)

加工工位

单工位

外形尺寸



主机系统

1200*1000*1350mm(不含显示器支架与报警三色灯)

重量



主机系统

360KG

电力需求



功耗

3KW

单相

AC220V,10A

适用行业:

SPLT-UV5-S1三维紫外激光打标机(单工位双自由度机型)广泛应用于柔性pcbLCD液晶玻璃、手机通迅、摄影数码、电脑配件、智能穿戴、汽车配件、电子元件、医疗器械等众多行业的金属激光打标、塑料激光打标及特殊材料激光打标等工艺。

适用材料:

陶瓷、玻璃、塑料、硅胶及部分金属等材料;
