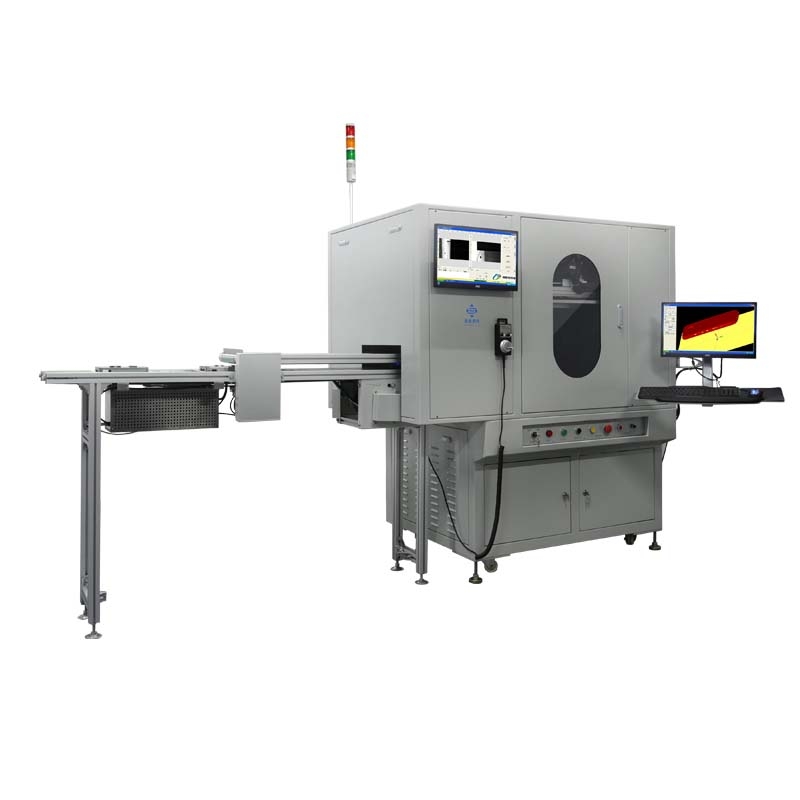

3D动态光纤激光打标机-自动上下料SPLT-FM20-350D1,采用进口核心器件,配置高速、高精度3D振镜,结合我公司自主开发的3D专用打标软件及控制系统,完美实现对任意曲面工件的精细加工,无离焦点现象;也可对深度雕刻焦点实时追踪,使加工效率及质量较传统2D激光打标机更优。真正意义上全面实现3D标记功能,引领激光加工进入新纪元。
SPLT-FM20-350D1自自上下料三维光纤激光打标机是一款能够实现三维及无死角打标的光纤曲面激光打标机,适合各种三维曲面的金属与非金属激光打标,高速,高效率,高稳定性,极低的运行成本,还配备强大的软件功能,支持3D立体图编辑和导入,被广泛应用于精密模具、汽车配件、智能穿戴、机械五金、3C电子、医疗器械等众多行业。
u 具备三维曲面立体打标功能,在170*170*80mm范围内实现高精度打标,确保打标效果一致;
u 该三维激光打标机采用先进的数字式三轴动态聚焦技术,打标速度快,变焦控制实时性高,聚焦光斑均匀;
u 采用自主研发软件及控制系统,直接导入三维设计软件输出文件;
u 采用机器视觉定位系统,配备机械臂自动上下料;
型号 |
SPLT-FM20-350D1 |
激光参数 |
|
激光功率 |
20W |
激光波长 |
1064nm |
光束质量 |
M2<2 |
加工参数 |
|
激光加工范围 |
350*175*200mm |
激光头光学调焦范围 |
175*175*80mm |
激光定位精度 |
±20um |
Z轴加工速度 |
最高速度6m/S,量产推荐最高速度4m/S |
最小线宽 |
100um(视材料而定) |
CCD对位精度 |
5um |
机械手机器视觉精度 |
0.05mm |
加工工位 |
双工位 |
自动化方式 |
皮带传送/四轴机械手自动装夹 |
外形尺寸 |
|
主机系统 |
850*850*1320mm(不含显示器支架与报警三色灯) |
烟尘抽排系统 |
680*650*1350mm |
重量 |
|
主机系统 |
950KG |
烟尘抽排系统 |
160KG |
电力需求 |
|
功耗 |
3.5KW |
单相 |
AC220V,15A |
三相 |
AC380V,10A |
适用行业:

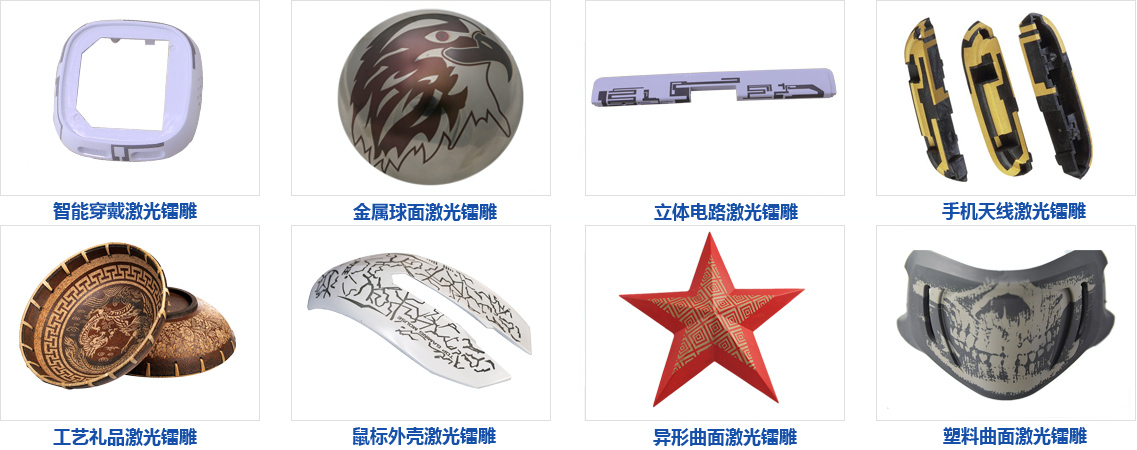

SPLT-FM20-350D1自自上下料三维光纤激光打标机广泛应用于:手机通迅、数码电脑、智能穿戴、汽车配件、电子元件、医疗器械、机械模具、珠宝首饰、灯饰照明、五金卫浴等众多行业的金属与非金属激光打标等工艺。
适用材料:
不锈钢、铝镁合金、锌合金、铜、镀镍、镀锌、氧化铝、塑料、生铁等;
