智能电器新的制造技术——塑胶表面智能触控方案介绍
Time: 2018-05-02 Reads: 2714 Edit: Admin
一、背景

电器产品发展方向是轻薄和人机界面简单智能操控。本文介绍“水”有关产品中新的智能表面技术:塑胶上布设的触控电路方案。

二、优势:

在塑胶内侧布设电路,省去了传统的线路板,带来了轻薄和成本低的
便利,塑胶表面覆盖上一层有纹理颜色的塑胶膜,与电子组件构成了智能表面。
智能表面是汽车领域最热门的装饰技术,也可以用于电器中,比如饮水机、保温杯、家电冰箱等等。

三、精准稳定液位检测方案

生活电器中的爆品如智能水杯需要检测水位,传统使用压力传感,存在精度不高等问题。而使用电容式检测可以较好地完成该物理量的检测及其他功能。液位测量主要是基于相界面两侧物质的物理差异或液位改变时引起有关物理参数的变化的原理而实现的。本应用使用的爱普特电容式传感器是将被测非电量的变化转换成电容量的变化的一种传感器。电容式液位测量系统是基于液位变化时,引起介电常数ε变化,导致电容值的改变。由于电容感应触摸可以是任何非导电介质,可适用于各种硬质电路板或者软质电路板,客户仅需将触摸板紧贴于容器外壁即可。

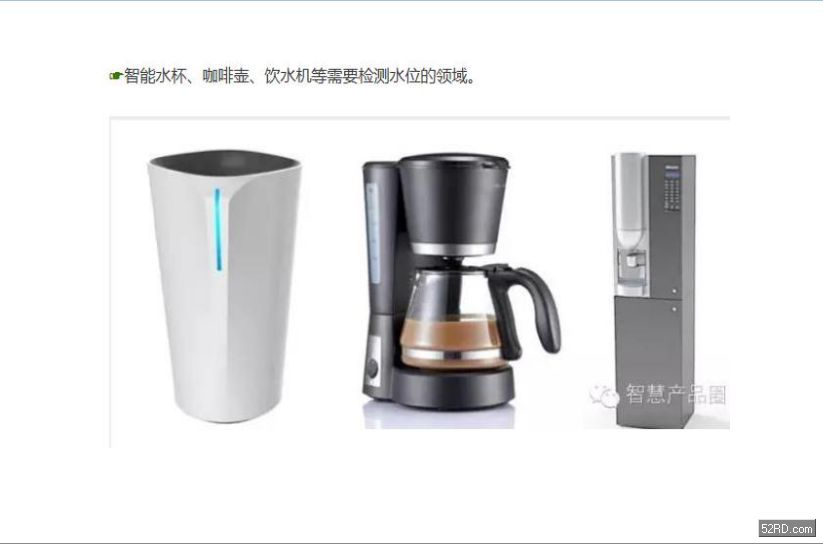

与其他液位检测手段相比,本应用不受限于液体类型,也不受环境温度变化影响,并且可以完成液体沸态检测等功能。可广泛应用于智能水杯、咖啡壶、饮水机等。

四、电容式检测方案实现方式:

传统方式、与新工艺塑胶表面3D立体电路两种方式,下文对比两种方式进行说明:

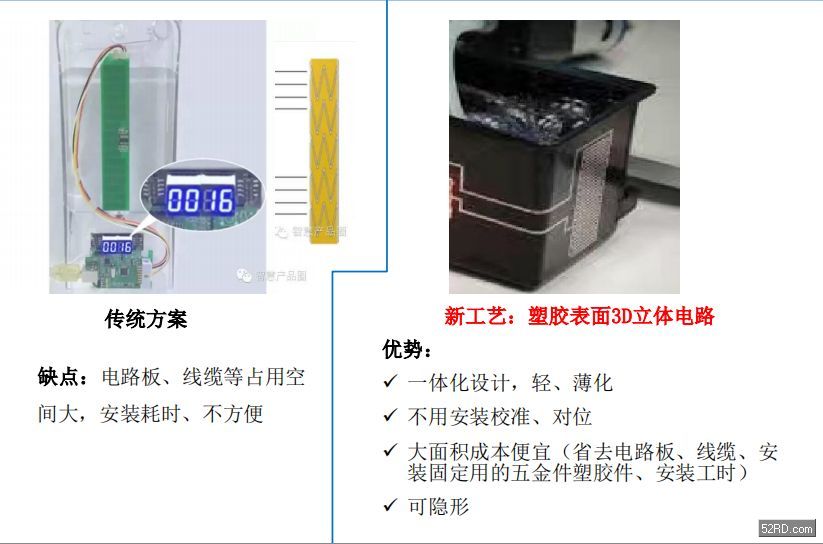

1、水位检测两种实现方式:

图片源于网络

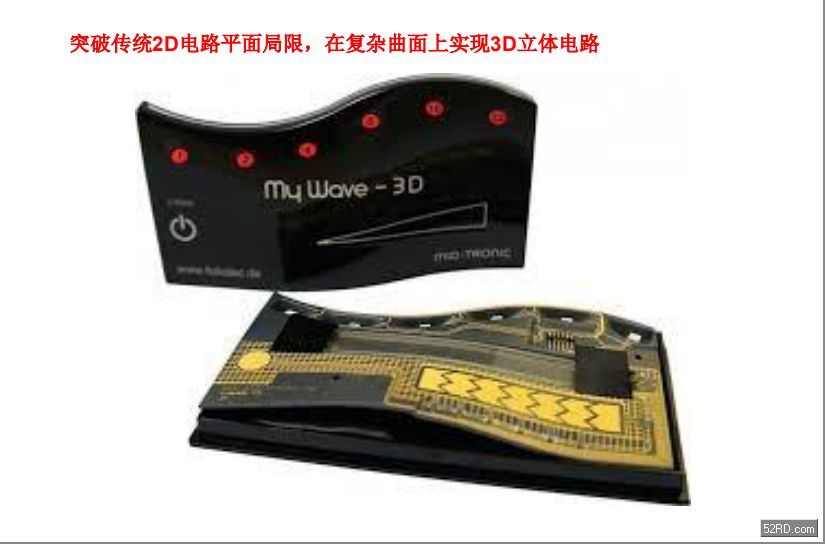

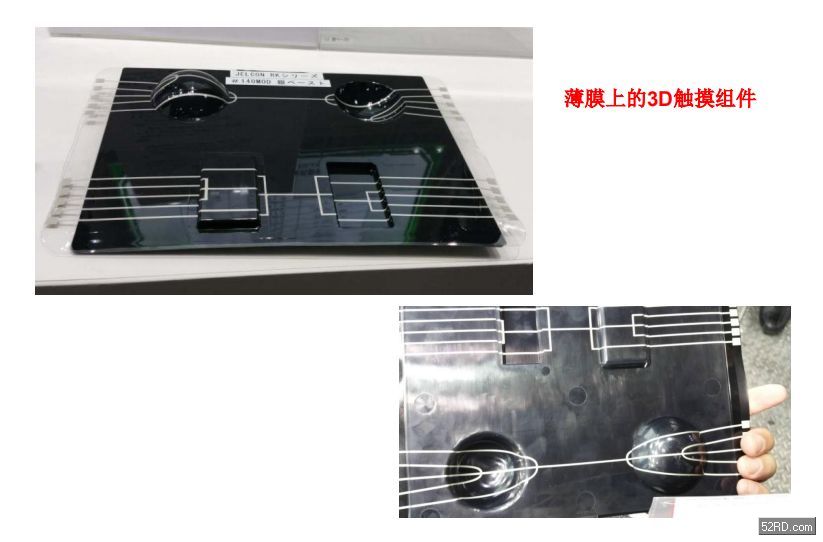

2、塑胶表面触控应用:

图片源于网络

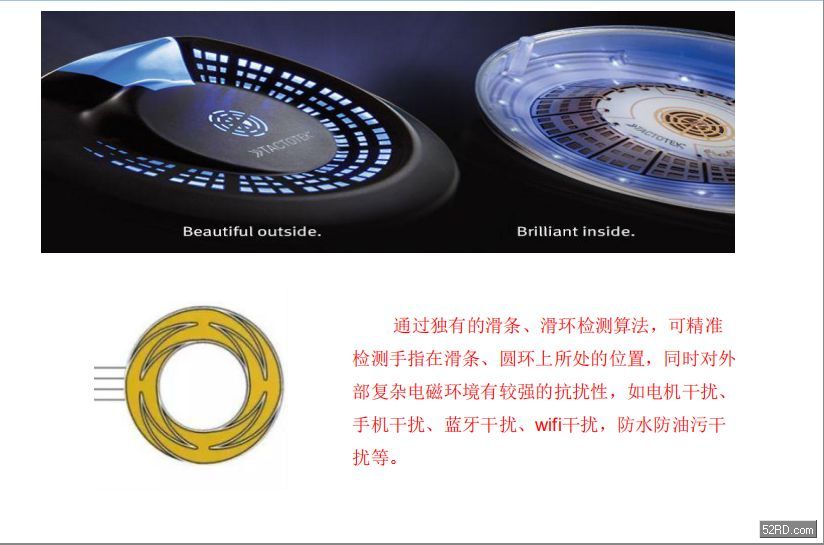

3.触控产品应用扩展 :

图片源于网络

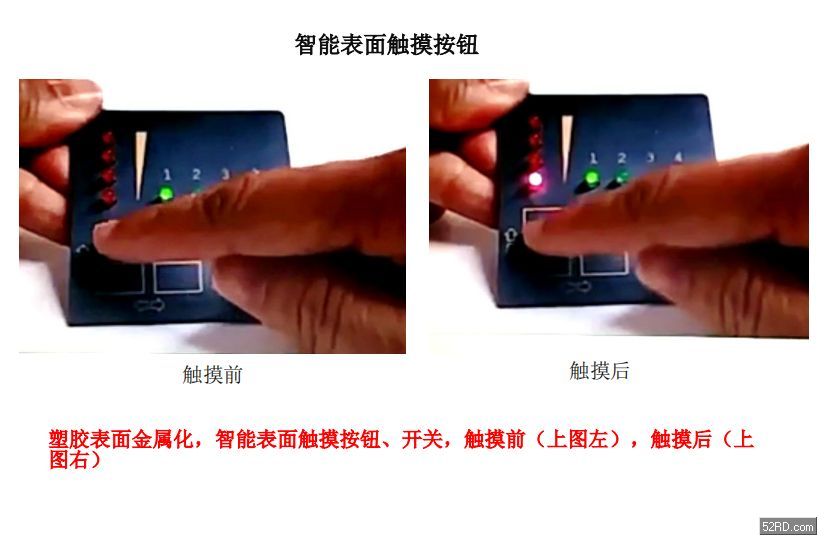

五、智能表面产品案例一:


图片源于网络

智能表面产品案例二:


图片源于网络

智能表面产品案三:

图片源于网络
